Uobičajeni kvarovi transformatora 750kVA suhog tipa i kako ih spriječiti

Osiguravanje kontinuiranog rada elektrodistributivnog sistema zahtijeva duboko razumijevanje potencijalnih ranjivosti opreme. Dok je750kVA suhi transformatorje poznat po svojoj sigurnosti i niskim zahtjevima za održavanjem, nije imun na probleme u radu ako se njime ne upravlja pravilno.



Kao vodeći profesionalacproizvođač transformatora, GNEEje analizirao decenije terenske podatke kako bi identifikovao osnovne uzroke kvara opreme. Od raspada izolacije do termičkog naprezanja, naš inženjerski tim je posvećen pružanju robusnih rješenja koja sprječavaju ove probleme.



Odabirom GNEE, vi ste partner s tvornicom koja integrira napredno vakuumsko livenje i rigoroznu kontrolu kvalitete kako bi pružila najpouzdanije750kVA suhi transformatorna tržištu.



GNEE: Vaš stručni proizvođač za pouzdana rješenja za napajanje



GNEE je vodeći svjetski proizvođač specijalizovan za-suhe-transformatore visokih performansi i transformatore{2}}uronjene u ulje. Sa našim-najsavremenijim--fabrikom za proizvodnju umjetnosti, opslužujemo industrijske, komercijalne i komunalne sektore širom svijeta. Naša posvećenost izvrsnosti je ukorijenjena u našem sveobuhvatnom istraživanju i razvoju i strogom pridržavanju ISO i IEC standarda.



U GNEE, mi ne proizvodimo samo hardver; pružamo-dugoročnu sigurnost napajanja. Svaki750kVA suhi transformatorkoji napušta naše skladište dizajnirano je za maksimalnu izdržljivost, uz podršku tima stručnjaka spremnih da podrže vaše potrebe instalacije i održavanja.





Primarni uzrok neuspjeha u a750kVA suhi transformatorje degradacija izolacije namotaja. Za razliku od jedinica punjenih uljem-u kojima ulje djeluje kao rashladno sredstvo i izolator, jedinice suvog-tipa se oslanjaju na čvrstu smolu i zrak.



Uzroci kvara izolacije

Slom izolacije često je rezultat kombinacije zagađenja okoline i visoke vlažnosti. Prašina, slani sprej ili metalne čestice mogu se akumulirati na površini zavojnica od livene smole, stvarajući "praćenje" puteva koji na kraju dovode do kratkih spojeva. Nadalje, ako jedinica nije pravilno izlivena vakuumom-, mikro-mjehurići (praznine) unutar smole mogu uzrokovati djelomično pražnjenje, polako erodirajući izolaciju iznutra prema van.



Strategije prevencije

Kako bi spriječio kvar izolacije, GNEE koristi proces lijevanja pod visokim-vakumom koji osigurava strukturu smole bez šupljina{1}. Preporučujemo redovne vizuelne preglede i čišćenje površina zavojnice suhom,-krpom bez dlačica ili komprimiranim zrakom. Za okruženja sa-visokom vlažnošću, GNEE nudi transformatore sa E2 ekološkom ocjenom, posebno dizajnirane da odole kondenzaciji i zagađenju.

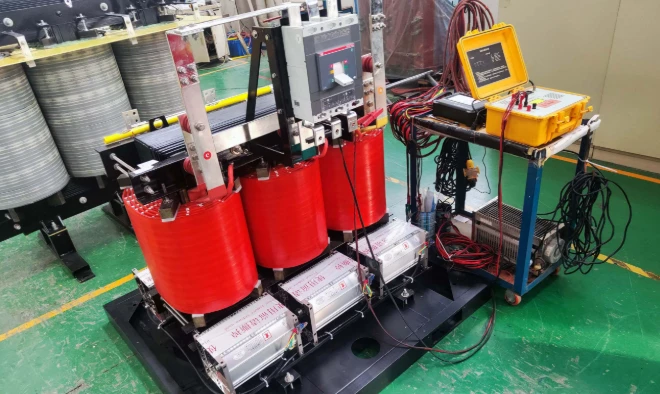

Ispitivanje kvaliteta GNEE za izolaciju transformatora od 750kVA





Pregrijavanje je tihi ubica750kVA suhi transformator. Čak i malo povećanje iznad nazivne temperature može značajno skratiti životni vijek transformatora.



Osnovni uzroci pregrijavanja

• Stalno preopterećenje:Rad transformatora iznad njegove nazivne snage 750kVA bez adekvatnog hlađenja.
• Loša ventilacija:Začepljeni ulazi ili izlazi zraka u transformatorskoj prostoriji ili kućištu.
• Harmonic Distortion:Ne-nelinearna opterećenja od moderne elektronike mogu uzrokovati "zalutale gubitke" koji zagrijavaju namotaje izvan granica njihovog projektovanja.



Kako spriječiti termička oštećenja

GNEE oprema svaki750kVA suhi transformatorsa naprednim sistemom kontrole temperature. Preporučujemo da postavite automatske ventilatore za hlađenje{1}}prisilnim zrakom (AF) da se aktiviraju prije nego što temperatura dostigne granicu klase izolacije. Osim toga, osigurajte da mjesto ugradnje ima najmanje 500 mm slobodnog prostora oko transformatora kako bi se omogućila prirodna konvekcija.





Naši transformatori su dizajnirani sa ugrađenom-zaštitom za ublažavanje uobičajenih tačaka kvara.

Feature	Detalji specifikacije	Preventivna korist
Nazivni kapacitet	750 kVA	Optimizirano za standardna industrijska opterećenja
Klasa izolacije	Klasa F (155 stepeni) / H (180 stepeni)	Visoka termička margina sprečava sagorevanje
Metoda hlađenja	AN (prirodno) / AF (prisilno)	AF povećava kapacitet tokom najveće vrućine
Djelomično pražnjenje	< 10 pC	Eliminiše eroziju unutrašnje izolacije
Materijal jezgre	Silicijum čelik visoke-propustljivosti	Smanjuje vibracije i "vruće tačke"
Stepen zaštite	IP00 / IP20 / IP23	Kućište štiti od fizičkog otpada
Materijal za namotavanje	99,9% elektrolitičkog bakra	Bolje odvođenje topline od nižih razreda
Temperaturni senzor	3 x PT100 platinasti otpornici	Praćenje svake faze{0}}u realnom vremenu





Dok a750kVA suhi transformatoruvijek će proizvoditi tiho brujanje, pretjerana buka ili visoke{0}}vibracije su simptom mehaničkog problema.



Zašto transformatori postaju bučni?

S vremenom, vijci i stezaljke koje drže jezgro od silikonskog čelika zajedno mogu popustiti zbog toplinskog širenja i skupljanja. Ovo uzrokuje da laminacije vibriraju na dvostruko većoj frekvenciji snage (magnetostrikcija), što dovodi do povećanog nivoa buke i potencijalnog mehaničkog kvara strukture jezgra.



Prevencija i održavanje

Tokom proizvodnje, GNEE koristi vijke visoke{0}}zateznosti i nanosi specijalnu boju protiv -korozije i vibracija{2}}prigušivača na jezgro. Da biste spriječili probleme sa bukom na terenu, predlažemo provjeru čvrstoće svih strukturalnih vijaka svakih 12-24 mjeseca i osiguravanje da je jedinica instalirana na gumene podloge koje apsorbiraju vibracije.

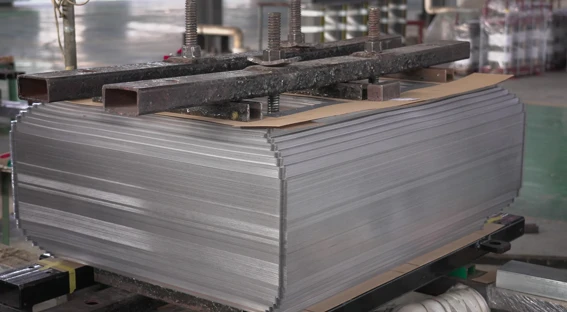

Strukturni detalji GNEE suvog jezgra transformatora





Labave električne veze su glavni izvor lokalnog grijanja u a750kVA suhi transformator.



Opasnost od labavih zglobova

Loše zategnuti terminalni vijci stvaraju visok kontaktni otpor. Kako struja teče kroz ovaj otpor, ona stvara intenzivnu toplinu, koja može otopiti izolaciju terminala ili čak uzrokovati električni luk. Ovo je posebno uobičajeno u instalacijama gdje je transformator podložan čestim termičkim ciklusima.



Prevencija kroz rutinske kontrole

GNEE preporučuje termografsko (infracrveno) skeniranje svih primarnih i sekundarnih priključaka svakih šest mjeseci. Ako se otkrije "vruća tačka", veze treba-isprazniti, očistiti i ponovo-okrenuti na vrijednosti koje je naveo proizvođač. Upotreba opružnih podložaka takođe može pomoći u održavanju konstantnog pritiska na zglobove tokom termičkih fluktuacija.

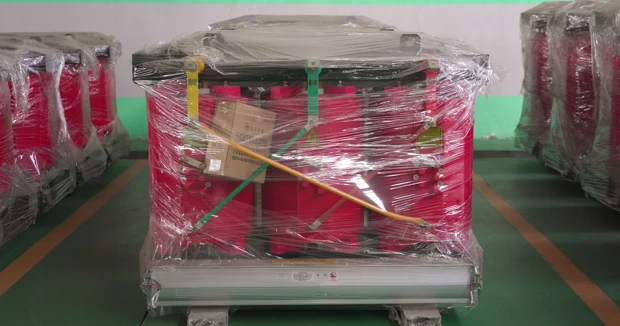

GNEE transformator spreman za globalnu isporuku i instalaciju





Životna sredina je najveća vanjska prijetnja za a750kVA suhi transformator. U industrijskim okruženjima kao što su tvornice tekstila ili cementare, akumulacija neprovodne prašine može blokirati rashladne kanale, dok provodljiva prašina može uzrokovati trenutni kvar.



Rješenja za zaštitu okoliša

Ako je vaš objekat podložan prašini ili vlazi, GNEE preporučuje kupovinu transformatora sa IP23 ili IP54 kućištem. Ova kućišta pružaju fizičku barijeru protiv zagađivača, a istovremeno omogućavaju neophodan protok vazduha. Za ekstremno oštra okruženja, naša tehnologija livene smole osigurava da su namoti hermetički zatvoreni od prodiranja vlage.





Razumijevanje uobičajenih neuspjeha a750kVA suhi transformatorje prvi korak ka izgradnji otpornog elektroenergetskog sistema. Sprovođenjem redovnog rasporeda održavanja i fokusiranjem na upravljanje temperaturom i čistoćom, možete produžiti vijek trajanja svoje opreme za decenije. Međutim, najbolja prevencija počinje procesom proizvodnje.



AtGNEE, koristimo samo najkvalitetnije materijale-i najnapredniju tehnologiju vakuumskog livenja kako bismo osigurali da su naši transformatori napravljeni tako da odolijevaju ovim uobičajenim tačkama kvara od prvog dana.
